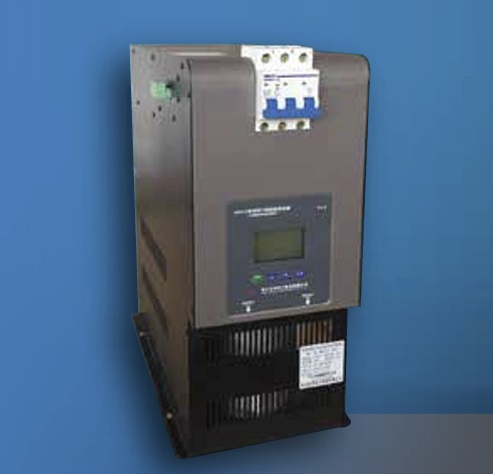

WBCZ

Kapasitor listrik cerdas dinamis dengan penekanan harmonika

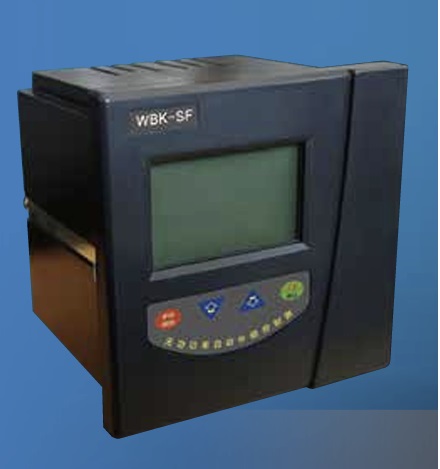

WBK

Pengendali Kompensasi Kuatir Reaktif Otomatis

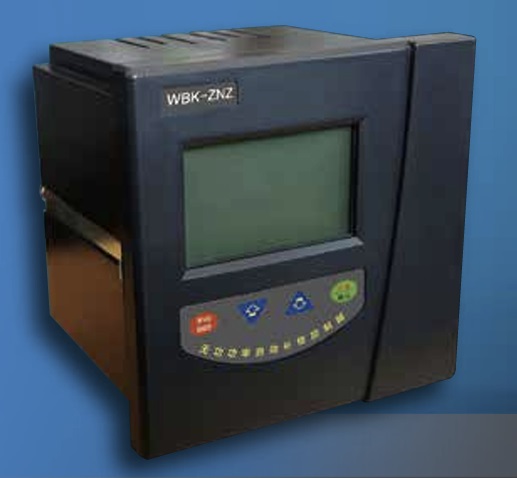

WBK-ZNZ

Pengontrol Penyesuaian Reaktif Intelligens

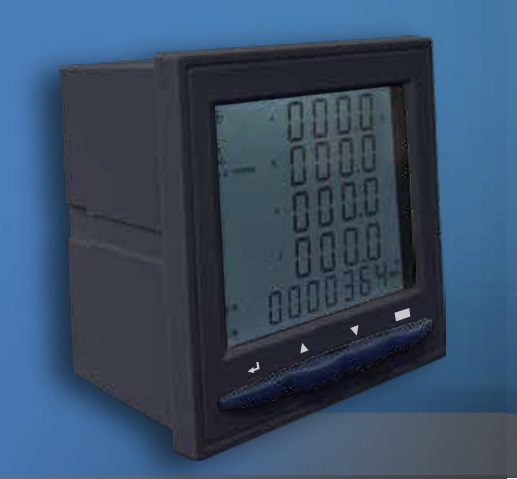

WBPM

Tabel Parameter Listrik Berfungsi Berganda

WBF

Saklar Dinamis Tanpa Kontak

WBL

Reaktor Filter Seri Tegangan Rendah

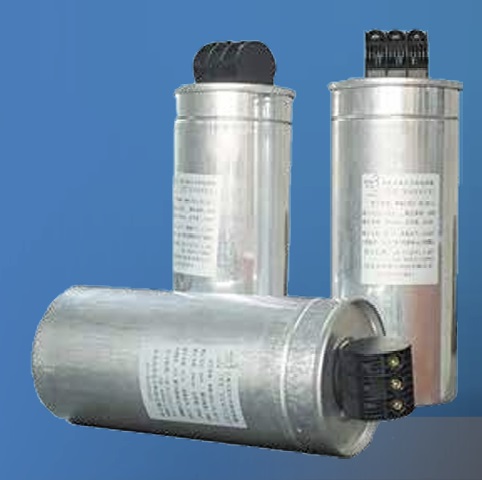

WBMJ

Kapasitor paralel tegangan rendah dengan fitur penyembuhan diri

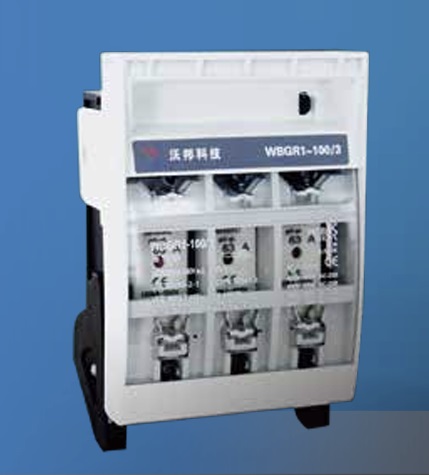

WBGR1

Pemisah Bebas Arus WBGR1

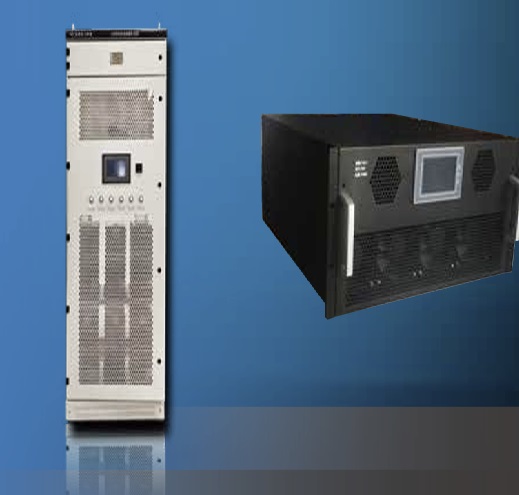

WBAPF

Filter Aktif

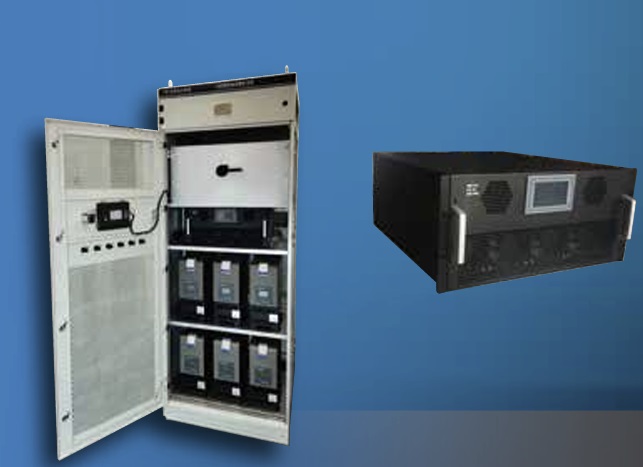

WBSVG

Generator Var Statis

WBASVG-SPC

Generator Reaktif Statis Jenis Penguat dan Perangkat Pengaturan Otomatis Filter Aktif Ketidakseimbangan Tiga Fase

WBG

Seri Saklar Pemisah

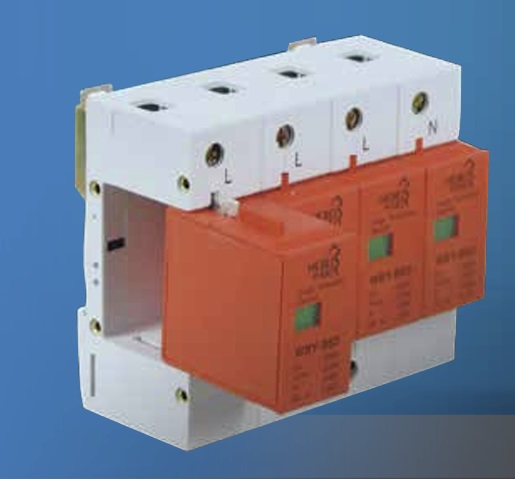

WBY

Penekan lonjakan arus seri

WBGZDW

Sistem Sumber Daya Arus Direct Cerdas

WBDVR

Seri Pengembalikan Tegangan Dinamis

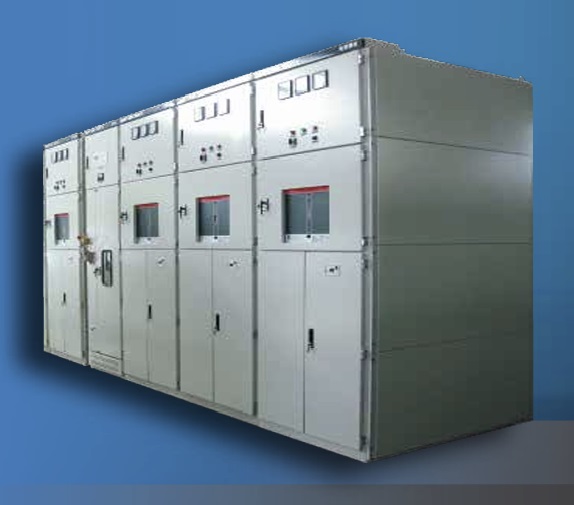

WBTBB10(20)

Perangkat Penggantian Filter Reaktif Tegangan Tinggi

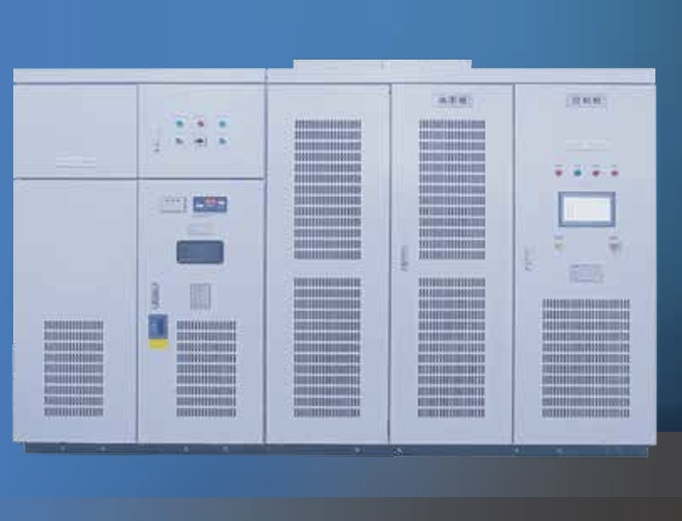

WBHSVG

Perangkat Kompensasi Reaktif Dinamis Tinggi Tekanan

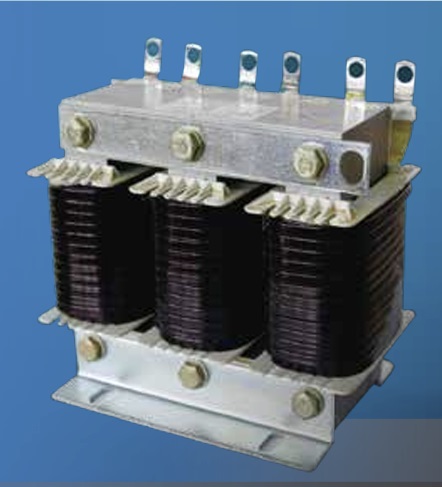

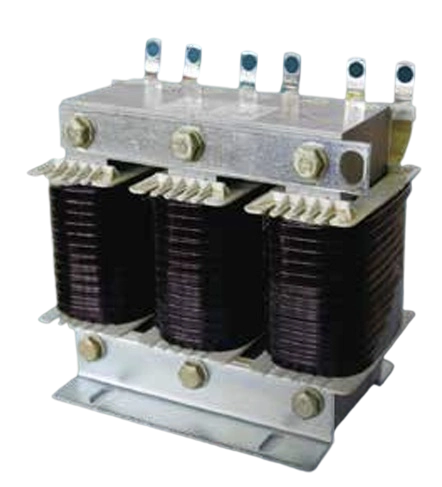

WBL

Reaktor Filter Seri Tegangan Rendah

  • Reaktor ini terbagi menjadi dua jenis, yaitu tiga fasa dan satu fasa, keduanya adalah inti besi kering.
  • Inti besi menggunakan lembaran silicon besi E penggulung dingin impor berkualitas tinggi dengan
    kerugian rendah, tiang inti dipisahkan menjadi segmen-segmen yang seragam oleh beberapa celah
    udara, celah udara menggunakan papan kaca tenunan lapis epoksi sebagai pemisah, untuk memas
    tikan celah reaktansi tidak berubah selama operasi

FITUR PRODUK

  • Gulungan dibuat dengan kawat berumur kelas H atau C, diulir rapat dan seragam, permukaan luar
    tidak dilapisi lapisan isolasi, memiliki estetika yang sangat baik dan kinerja pendingin yang lebih
    baik.
  • Setelah gulungan dan inti besi reaktor dipasang menjadi satu unit, melalui proses pengolahan yaitu
    pre-panggang – siraman cat vakum – pengerasan panggang panas, menggunakan cat jenuh kelas H
    sehingga gulungan dan inti besi reaktor terikat erat bersama-sama, tidak hanya sangat mengurangi
    suara selama operasi, tetapi juga memiliki tingkat Tahan panas yang sangat tinggi, dapat memasti
    kan reaktor dapat beroperasi aman dan tanpa suara di bawah suhu tinggi
  • Bagian pengencang inti reaktor menggunakan bahan non-magnetik, untuk memastikan reaktor
    memiliki faktor kualitas (Q factor) yang tinggi dan kenaikan suhu yang rendah, sehingga menjamin
    efek penyaringan (filter) yang baik.
  • Semua bagian yang terbuka telah diberi perlakuan anti-korosi, terminal keluaran menggunakan
    terminal tembaga yang dilas. Dibandingkan dengan produk sejenis dalam negeri, reaktor ini memili
    ki keunggulan seperti ukuran yang lebih kecil, bobot lebih ringan, dan tampilan yang lebih estetis,
    serta dapat bersaing dengan merek ternama luar negeri

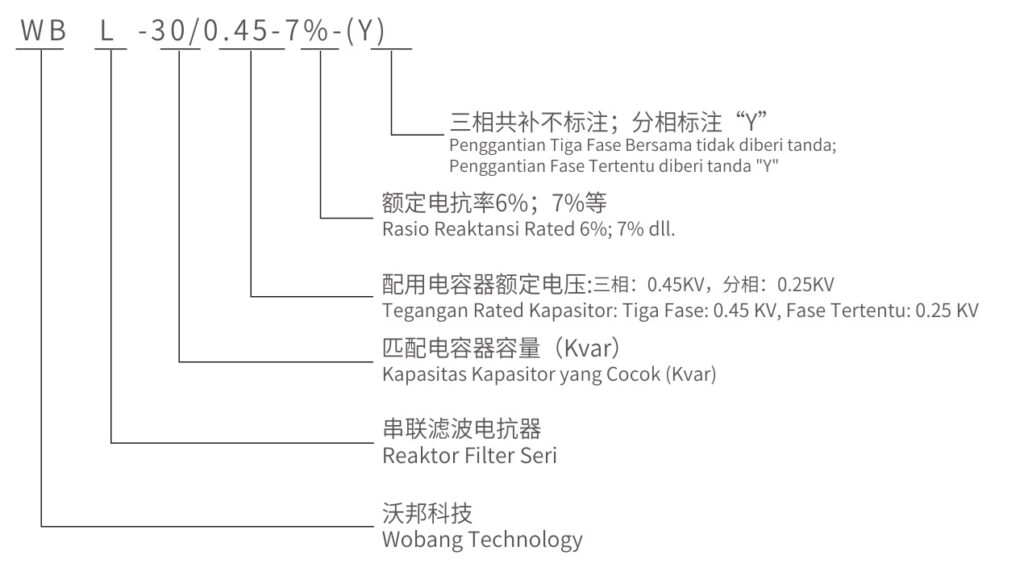

DESKRIPSI MODEL PRODUK

PARAMETER KINERJA

  • Dapat diterapkan pada sistem 400V dan 660V.
  • Jenis induktivitas yang umum digunakan: 1%‒14%.
  •  Tingkat isolasi nominal: 3kV per menit.
  • Batas kenaikan suhu bagian-bagian reaktor:
    Inti besi: ≤85K
    Gulungan: ≤95K
  • Kebisingan reaktor: ≤45dB.
  • Reaktor dapat beroperasi jangka panjang pada arus frekuensi dasar ditambah arus harmonika ≤1,35 kali arus nominal.
  • Linearitas reaktansi: rasio reaktansi pada 1,8 kali arus nominal terhadap reaktansi nominal ≥0,95.
  • Selisih reaktansi antara dua fasa sembarang pada reaktor tiga fasa: ≤±3%.
  • Tingkat toleransi suhu: kelas H (180°C) atau lebih

KONDISI LINGKUNGAN PENGGUNAAN

  • Ketinggian tidak lebih dari 3000m.
  • Suhu lingkungan operasi -35°C s/d +45°C, kelembaban relatif tidak lebih dari 90%.
  • Lingkungan sekitar tidak ada gas berbahaya, tidak ada bahan mudah terbakar dan meledak.
  • Lingkungan sekitar harus memiliki sistem ventilasi yang baik
  • Reaktor seri, yang dialiri arus bolak-balik, berfungsi untuk diseri dengan kapasitor kompensasi faktor
    daya, membentuk resonansi seri terhadap harmonika steady state (5, 7, 11, 13).Biasanya ada reaktor
    dengan induktivitas 4.5~7%, induktivitas umumnya 6% untuk harmonika ke-5 ( tergolong reaktor indukti
    vitas tinggi), 12~13% untuk harmonika ke-3, dan 26~27% untuk harmonika ke-2 ( tergolong reaktor induk
    tivitas sangat tinggi).
    Saat memasang reaktor seri, koefisien kenaikan tegangan kapasitor -K=1 d 1, misalnya K=6% 1.06 10.06 1
    ≈-d= yaitu tegangan operasi meningkat 6%, arus kerja juga berubah accordingly.Menurut pengalaman
    operasi, jika kapasitas kapasitor yang dipasang dengan reaktor seri mencapai 2/3 atau lebih, resonansi
    harmonika tidak akan terjadi, dapat menyerap harmonika jaringan dengan efektif, memperbaiki bentuk
    gelombang tegangan sistem, meningkatkan faktor daya sistem, serta menekan arus inrush dan overvolt
    age operasi, melindungi kapasitor dengan efektif
