WBTBB10(20)
Perangkat Penggantian Filter Reaktif Tegangan Tinggi
Perangkat Penggantian Reaktif Tegangan Tinggi WBTBB juga dikenal sebagai Perangkat Penggantian Kapasitor Paralel Tegangan Tinggi (berikutnya disebut perangkat). Perangkat kapasitor paralel tegangan tinggi WBTBB sebagian besar memiliki struktur lemari atau struktur rangka.
RINGKASAN PRODUK

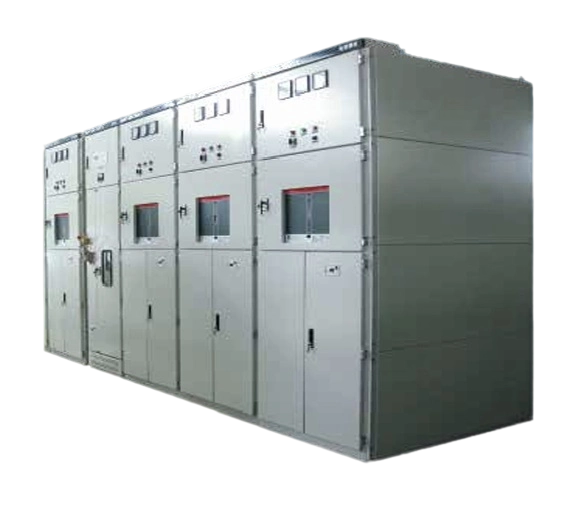

Dalam struktur lemari, beberapa lemari dipasang secara berturut-turut. Seluruh lemari terbuat dari plat baja gulungan dingin berkualitas tinggi yang dilipat dan disambung atau plat alumunium-zink yang dilipat dan dipasang. Pintu tunggal atau ganda di depan dan belakang, panel penutup atas, bawah, dan sisi, dilengkapi dengan jendela ventilasi pendingin. Di bagian atas lemari terdapat ruangan instrumen, yang digunakan untuk mengatur perangkat pelindung relay untuk lemari unit ini.
Dalam struktur rangka, terdiri dari rangka switch isolasi masukan, rangka penyangga arrester, rangka grup kapasitor, dan reaktor seri, dan seluruh perangkat dilindungi oleh pagar kawat besi di luar.
Perangkat ini menggunakan kontak vakum atau pemutus arus vakum dan perangkat pengendali otomatis tegangan reaktif untuk melakukan pemasangan dan pemutusan otomatis grup kapasitor, menjadi perangkat baru yang bertujuan untuk mengatur otomatis tegangan bus, mengkompensasi daya reaktif, meningkatkan persentase tegangan yang memenuhi persyaratan dan faktor daya, dan memiliki ciri-ciri keamanan yang andal, keterlaksanaan yang fleksibel, dan memanfaatkan sepenuhnya kapasitas kapasitor untuk meningkatkan efisiensi penggunaan.
Perangkat ini dapat melakukan pemasangan dan pemutusan otomatis secara kelompok berdasarkan jumlah total daya reaktif yang perlu dikompensasi, atau dapat dirancang menjadi beberapa unit kelompok dengan kapasitas yang sama atau tidak sama sesuai dengan kebutuhan dan permintaan. Perangkat pemasangan dan pemutusan otomatis mendeteksi tegangan dan daya reaktif jaringan listrik, dan mencapai tujuan pemasangan dan pemutusan otomatis kapasitor dengan cara pengendalian dan pelindung yang tepat.
Perangkat ini cocok untuk substation 220kV dan bawah di pembangkit listrik, perusahaan distribusi energi, dan perusahaan besar minyak dan tambang, sistem suplai 6-35kV, struktur rangka sangat cocok untuk sistem suplai 6-66kV, sebagai penggantian dan pengendalian otomatis daya reaktif, menggunakan fungsi penggantian kapasitor untuk mencapai nilai target COSφ atau Qc yang ditetapkan oleh pengguna, sehingga tegangan sistem dan daya reaktif secara otomatis berada dalam kondisi terbaik.
Tingkat automasi perangkat ini dapat berkolaborasi dengan perangkat pengawasan otomatis terpadu substation untuk mencapai penggantian reaktif substation tanpa pengawas, dengan keandalan yang tinggi.
Perangkat ini menggunakan kapasitor paralel tunggal sebagai elemen utama, dilengkapi dengan fuse untuk pelindung kapasitor tunggal, coil pelepasan, arrester oksida zink, dan reaktor seri kering CKS□ (reaktor ini juga dapat ditempatkan di luar dinding), serta menggunakan kontak vakum yang andal tanpa pembakaran ulang dan tanpa loncat, pemutus arus vakum atau pemutus arus sulfur hexafluoride sebagai perangkat pemasangan dan pemutusan otomatis grup kapasitor paralel, dan bus koneksi menggunakan baris tembaga yang dilapisi timah.
FITUR PRODUK
Digabungkan menjadi grup kapasitor paralel dengan kapasitas sama atau berbeda, dapat melaksanakan pengendalian otomatis daya reaktif dengan fleksibel, compensasi yang masuk akal;
Struktur sederhana, produk berukuran compact, satu unit kontrol per grup, dapat dibagi menjadi maksimum 12 unit, struktur kombinasi bertingkat, kapasitas compensasi dapat besar atau kecil, desain estetis, pemilihan jenis fleksibel dan mudah, investasi hemat;
Karena menggunakan pemutusan dan pemasangan otomatis per kelompok, efisiensi penggunaan kapasitor tinggi;
Struktur rangka digunakan luas di lingkungan eksternal, kapasitas instalasi besar, tidak memerlukan bangunan.
Perangkat pemutusan dan pemasangan reaktif otomatis dapat ditempatkan di ruang kendali pusat, perangkat pemutusan dan pemasangan reaktif otomatis pada perangkat lemari juga dapat ditempatkan di dalam lemari masukan sumber daya utama perangkat, berkolaborasi dengan lemari switch tingkat sebelumnya, fungsi perlindungan dan kontrol lengkap, tingkat automasi tinggi;
Dapat dioperasikan secara otomatis atau manual, operasi fleksibel, kontrol sederhana, aman dan andal.
Memiliki antarmuka komunikasi seri RS232 atau RS485, dapat menghubungkan dengan perangkat pengawasan lain di substation melalui antarmuka komunikasi untuk membentuk sistem otomatisasi terpadu substation, memenuhi kebutuhan berbagai mode operasi manajemen seperti substation tanpa pengawas atau minimal pengawas, kontrol terpusat.
Memiliki peringatan pelindung overheat dan overvoltage, fungsi penguncian gangguan internal dan eksternal;
Memiliki isolasi masukan dan interlock grounding dengan fitur perlindungan, saat perangkat dimatikan, netral dan fase dapat digrounding secara bersamaan; Memiliki perlindungan yang baik dari lima jenis penguncian

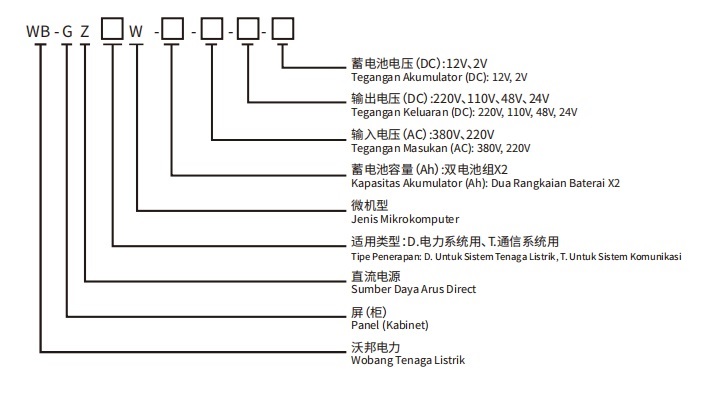

PENJELASAN MODEL
